PMD 시리즈
중형 다이어프램 정량펌프
70 mL/min부터 24 L/min까지 대응하는 중형 정량펌프. 수처리장·플랜트의 주력 약품 주입용입니다.
특징
- 내약품성 및 안정성 펌프
- 압력이 차 있는 배관·반응기 내 정량 주입
- 수직(Vertical) 타입으로 설치 용이
- 적은 유량과 높은 압력 조건에 맞춰 선정
- 구입 비용이 적고 소음이 적음
사용처
사양 및 능력표
| 모델 | 최대토출량 50/60Hz (mL/min) | 최고토출압력 (bar) | 접속 | 모터 | SPM (50/60Hz) |
|---|---|---|---|---|---|
| PMD-80 | 70 / 85 | 15 | HOSE 6×10, FLANGE 15A | AC220/380·440V 0.2kW | 48 / 57 |
| PMD-150 | 140 / 170 | 15 | HOSE 6×10, FLANGE 15A | AC220/380·440V 0.2kW | 95 / 114 |
| PMD-300 | 310 / 380 | 10 | HOSE 6×10, FLANGE 15A | AC220/380·440V 0.2kW | 48 / 57 |
| PMD-600 | 630 / 760 | 10 | HOSE 6×10, FLANGE 15A | AC220/380·440V 0.2kW | 95 / 114 |
| PMD-13 | 1,080 / 1,300 | 10 | HOSE 10×15, FLANGE 15A | AC220/380·440V 0.2kW | 48 / 57 |
| PMD-23 | 2,160 / 2,600 | 8 | HOSE 10×15, FLANGE 15A | AC220/380·440V 0.2kW | 95 / 114 |
| PMD-33 | 3,160 / 3,800 | 5 | FLANGE 25A | AC220/380·440V 0.4kW | 48 / 57 |
| PMD-53 | 5,000 / 6,000 | 5 | FLANGE 25A | AC220/380·440V 0.4kW | 95 / 114 |
| PMD-73 | 6,250 / 7,500 | 5 | FLANGE 25A | AC220/380·440V 0.4kW | 95 / 114 |
| PMD-14 | 10,400 / 12,400 | 3 (5) | FLANGE 25A | AC220/380·440V 0.4kW | 95 / 114 |
| PMD-14H | 11,600 / 14,000 | 7 | FLANGE 40A | AC220/380·440V 0.75kW | 48 / 57 |
| PMD-24 | 20,000 / 24,000 | 3 (7) | FLANGE 40A | AC220/380·440V 0.75kW | 95 / 114 |
( ) 안의 압력은 옵션 사양입니다. 정량펌프는 흡입·토출 행정이 왕복식이라 맥동이 생깁니다. 맥동 제거가 필요하면 챔버(에어챔버)와 액세서리를 함께 검토하십시오.
형식 표시
PMD-30L-VTC-FWS
- PM
- PRO MOUNTAIN 이니셜
- D
- 시리즈 — D 중형, K 소형, P 플런저, V 고점도
- 30
- 토출량 (사양 및 능력표 참조)
- L
- 최대허용압력 — H 고압, L 저압
- VTC
- 접액부 재질 (아래 표)
- F
- 접속방식 — F 플랜지, H 호스, U 유니온
- W
- 이송점도 한계 — W 표준, V 고점도
- S
- 모터사양 — S 표준 (삼상 220·380·440V), X 특수사양
| 재질기호 | 헤드 | 다이어프램 | 체크볼 | 가이드 |
|---|---|---|---|---|

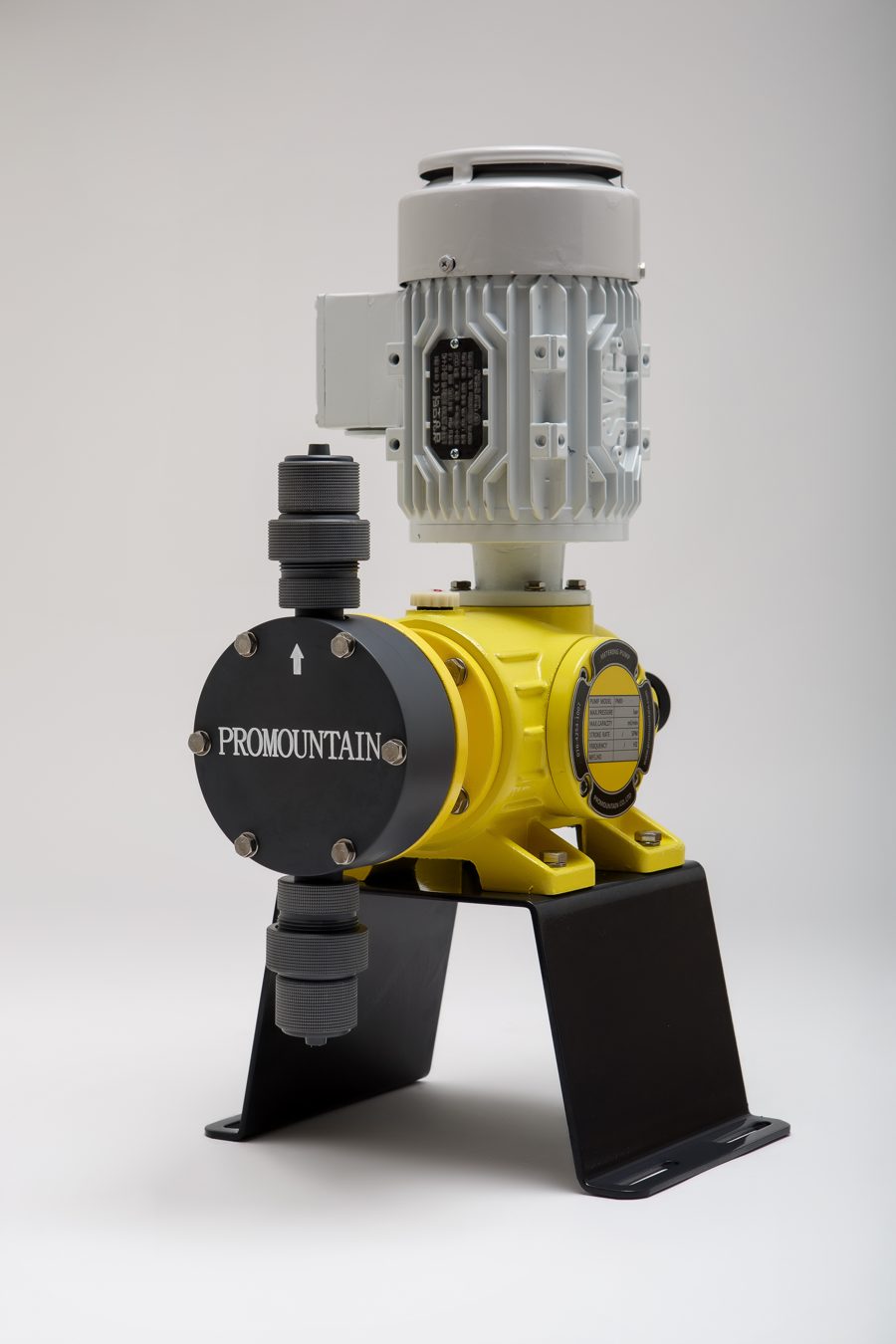

| VTC | PVC | PTFE + EPDM | CERAMIC | PVC |

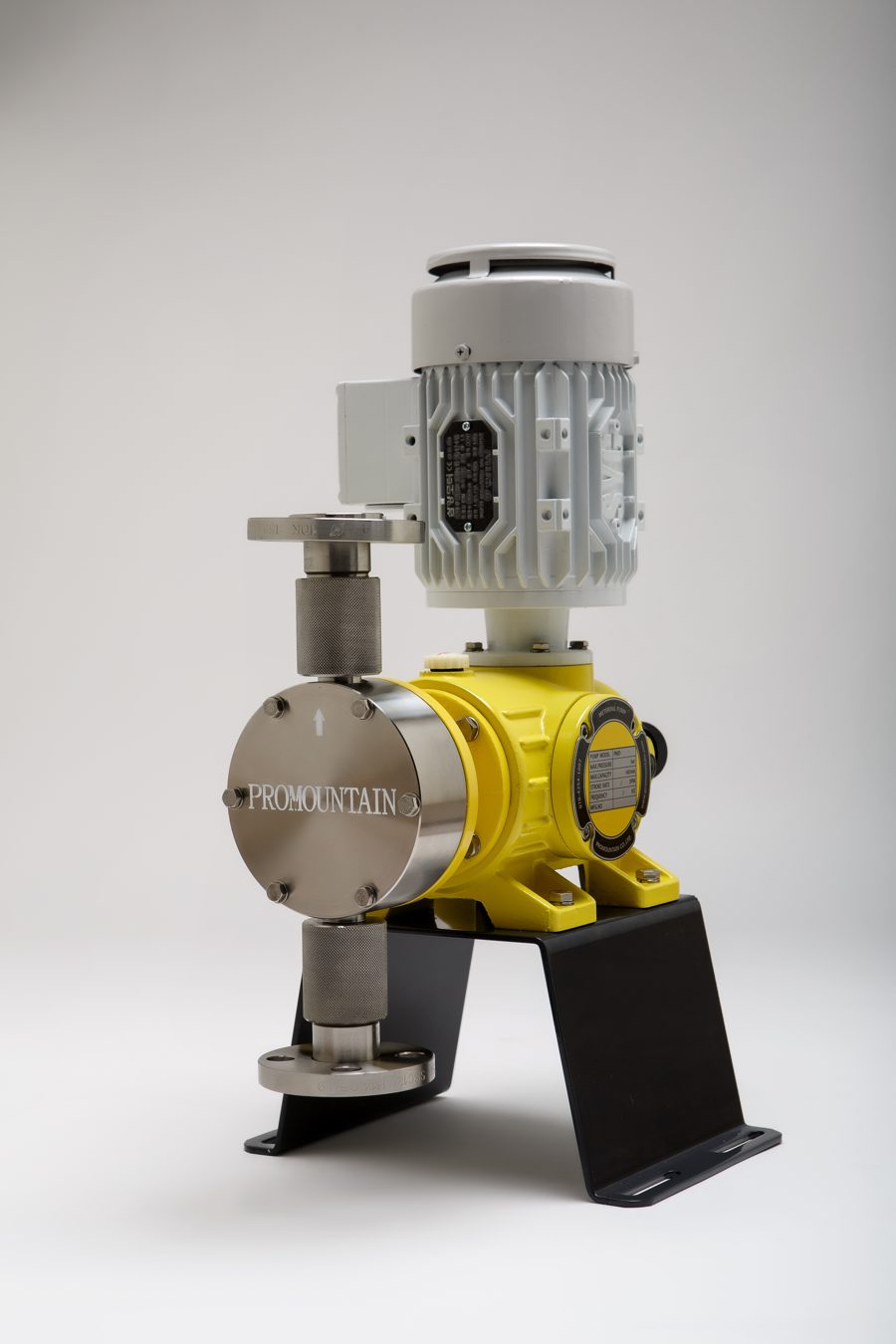

| STS | SUS304 | PTFE + EPDM | SUS304 | SUS304 |
| 6T6 | SUS316 | PTFE + EPDM | SUS316 | SUS316 |
| TTC | TEFLON | PTFE + EPDM | TEFLON | TEFLON |
