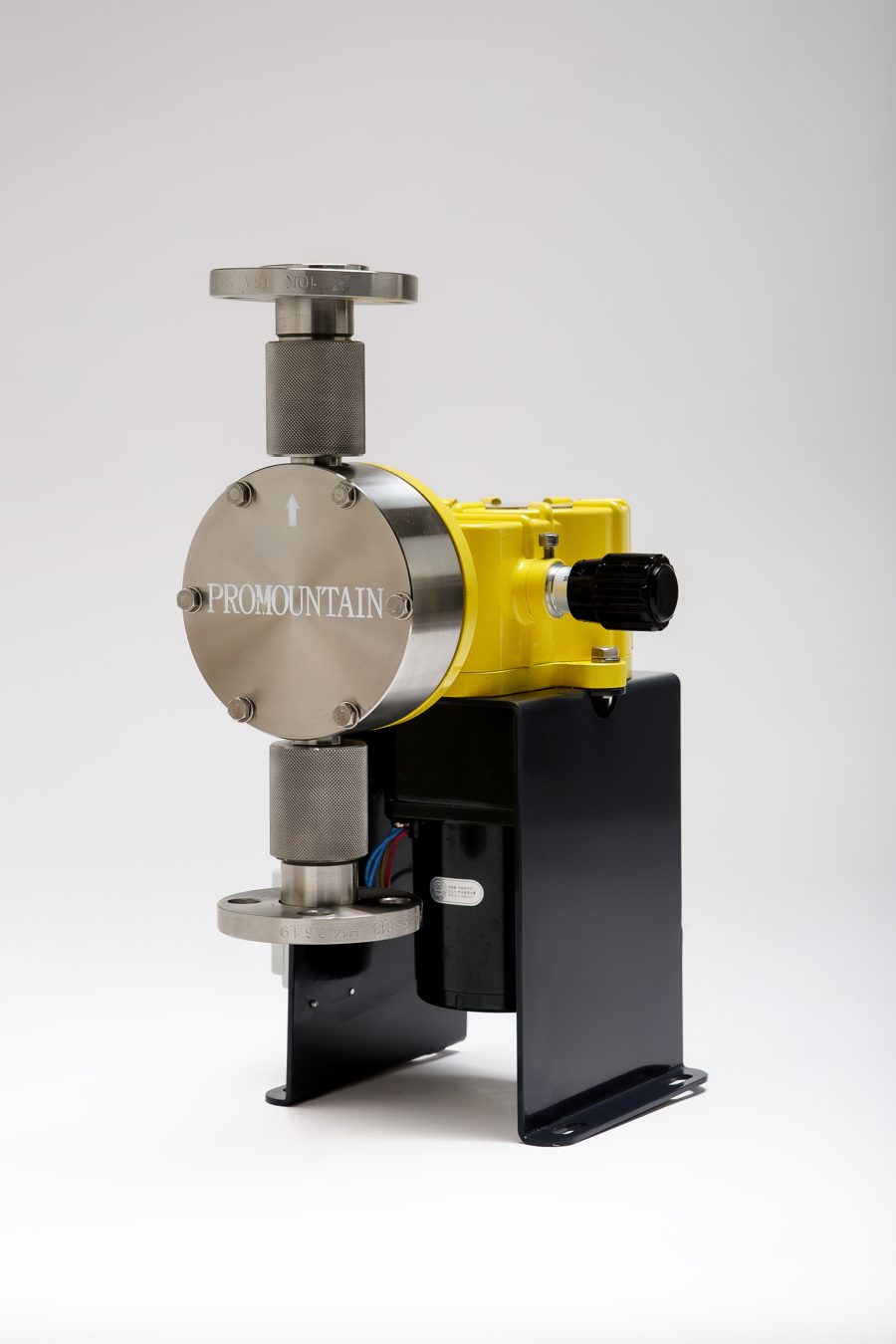

PMK 시리즈
소형 다이어프램 정량펌프
30~2,000 mL/min 범위의 소형 정량펌프. 소량 약품 주입과 대유량 모델까지 한 시리즈로 선정할 수 있습니다.
특징
- 내약품성 및 안정성 펌프
- 압력이 차 있는 배관·반응기 내 정량 주입
- 수직(Vertical) 타입으로 설치 용이
- 적은 유량부터 대유량까지 압력에 맞춰 선정
- 구입 비용이 적고 소음이 적음
사용처
사양 및 능력표
| 모델 | 최대토출량 50/60Hz (mL/min) | 최고토출압력 (bar) | 접속 | 모터 | SPM (50/60Hz) |
|---|---|---|---|---|---|
| PMK-30 | 30 / 36 | 15 | HOSE 6×10, FLANGE 15A | 단상 220V GEARD, 삼상 220/380·440V, 25W | 30 / 35 |
| PMK-60 | 60 / 72 | 15 | HOSE 6×10, FLANGE 15A | 단상 220V GEARD, 삼상 220/380·440V, 25W | 60 / 72 |
| PMK-150 | 141 / 170 | 5 (10) | HOSE 6×10, FLANGE 15A | 단상 220V GEARD, 삼상 220/380·440V, 25W | 30 / 36 |
| PMK-300 | 283 / 350 | 5 (10) | HOSE 6×10, FLANGE 15A | 단상 220V GEARD, 삼상 220/380·440V, 25W | 60 / 72 |
| PMK-600 | 516 / 620 | 5 | HOSE 6×10, FLANGE 15A | 단상 220V GEARD, 삼상 220/380·440V, 25W | 60 / 72 |
| PMK-1200 | 1,166 / 1,400 | 5 | HOSE 10×14, FLANGE 15A | 단상 220V GEARD, 40W, 삼상 220/380·440V | 60 / 72 |
| PMK-2000 | 1,666 / 2,000 | 5 | HOSE 10×14, FLANGE 15A | 단상 220V GEARD, 40W, 삼상 220/380·440V | 84 / 100 |
( ) 안의 압력은 옵션 사양입니다. 정량펌프는 흡입·토출 행정이 왕복식이라 맥동이 생깁니다. 맥동 제거가 필요하면 챔버(에어챔버)와 액세서리를 함께 검토하십시오.
형식 표시
PMK-30L-VTC-FWS
- PM
- PRO MOUNTAIN 이니셜
- K
- 시리즈 — D 중형, K 소형, P 플런저, V 고점도
- 30
- 토출량 (사양 및 능력표 참조)
- L
- 최대허용압력 — H 고압, L 저압
- VTC
- 접액부 재질 (아래 표)
- F
- 접속방식 — F 플랜지, H 호스, U 유니온
- W
- 이송점도 한계 — W 표준, V 고점도
- S
- 모터사양 — S 표준 (삼상 220·380·440V), X 특수사양
| 재질기호 | 헤드 | 다이어프램 | 체크볼 | 가이드 |
|---|---|---|---|---|
| VTC | PVC | PTFE + EPDM | CERAMIC | PVC |
| STS | SUS304 | PTFE + EPDM | SUS304 | SUS304 |
| 6T6 | SUS316 | PTFE + EPDM | SUS316 | SUS316 |
| TTC | TEFLON | PTFE + EPDM | TEFLON | TEFLON |
